Tecnologia PoE LONG-RANGE para CCTV

Introducción:

Las instalaciones de video vigilancia IP (CCTV-IP) continúan incrementándose como forma de implementar seguridad en entornos domésticos, comerciales y empresariales. Los sistemas de monitoreo basados en IP tiene sus ventajas y desventajas, en esta oportunidad vamos a comentar sobre una de sus desventajas, nos referimos a la distancia máxima de transmisión cuando utilizamos medio UTP, resulta que en tecnologia IP las especificaciones de ethernet para una red LAN limitan dicha distancia de transmisión a 100 metros desde el switch hasta un host.

Como técnicos e integradores de soluciones sabemos que los entornos de monitoreo y red de cámaras pueden llegar a ser complejos, por esta razón es muy frecuente encontrarnos con el problema de la distancia de transmisión.  La distancia de cada cámara al centro de monitoreo es diferente, en algunos casos solo unos pocos metros, pero en otros casos puede llegar a sobrepasar la especificación ethernet de los 100 Metros, incluso podemos llegar a los cientos de metros o kilómetros donde UTP ya no sería una elección.  En TIENDA.CACIQUE te presentamos el Switch PoE CCTV LONG RANGE de Wi-Tek con tecnología de extensión patentada, que te permite alcanzar con cable UTP hasta 250 metros de distancia desde el switch hasta la cámara, este equipo logra romper el límite de transmisión de los 100 metros en par trenzado.

Sobre Ethernet:

100BASE-T es el estándar IEEE que define el requisito para enviar información a 100 Mbps usando cable de par trenzado UTP y define varios aspectos de la aplicación de Ethernet de banda base en este cableado. 10Base-T fue la primera especificación del estándar Ethernet. La forma de Ethernet más utilizada actualmente es 100Base-T, también conocida como Fast Ethernet, 100BASE-T es una forma mejorada de Ethernet 10BASE-T y un estándar de red utilizado para velocidades de transferencia de datos de hasta 100 Mbps.

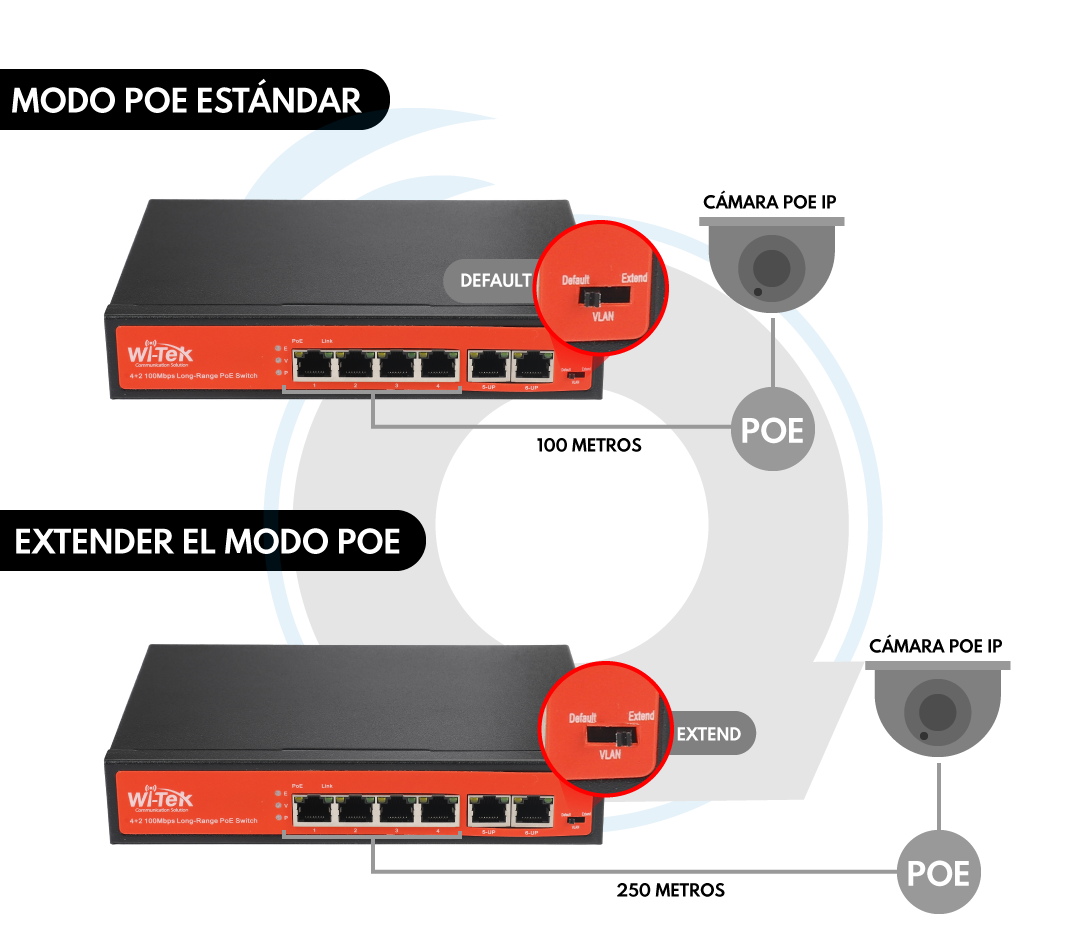

¿Cómo lograr 250 metros?

Si el ancho de banda de transmisión se reduce a 10 Mbps, la distancia de transmisión se puede extender a 250 m (dependiendo de la calidad del cable UTP - Recomendado 100% CU). Con esta tecnología, no se puede garantizar amplio ancho de banda, de hecho el ancho de banda se comprime de 100Mpbs a 10Mbps. La distancia máxima de transmisión recomendada para CAT 5 es de 100 metros. Para duplicar esta distancia se debe sacrificar la capacidad en Mbps. Si la velocidad se reduce a 10 Mbps todavía es suficiente para una transmisión de video por parte de una cámara IP de hasta 4MP, por lo tanto para ese tipo de aplicaciones la distancia de transmisión se puede ampliar a 250 metros sin problemas.

​

Mas allá de los 250 Metros:

En puntos de CCTV que se encuentren a más de 250 Metros se recomienda el Kit Inalámbrico para CCTV, con este Kit puedes implementar un enlace punto a punto y transmitir a una distancia máxima recomendada de 2 Km sin necesidad de software o conocimientos en avanzados sobre comunicación inalámbrica. O si existe la posibilidad de utilizar fibra puede optar esa opción ya sea mediante conectores SFP o transiver.
