GUÍA DE INSTALACIÓN: SWITCH POE UPS SOLAR | WI-PS306GF-UPS V2
En este articulo presentamos una Guía Rápida de Usuario sobre la instalación de un Switch PoE UPS Solar. (MODELO WI-PS306GF-UPS V2). Lo primero que debemos tener en cuenta es su anatomía, a continuación vamos a describirla:
En su parte frontal:
Podemos notar que el WI-PS306GF-UPS V2 lleva 5 puertos (con capacidad GIGABIT) y además esta equipado con 1 SFP para Fibra Óptica.
En su parte posterior:
Podemos notar que el WI-PS306GF-UPS V2 lleva un juego de leds y una tira de mini borneras atornillables de 5.08MM. En la imagen anterior se describe el significado de cada uno de sus elementos.

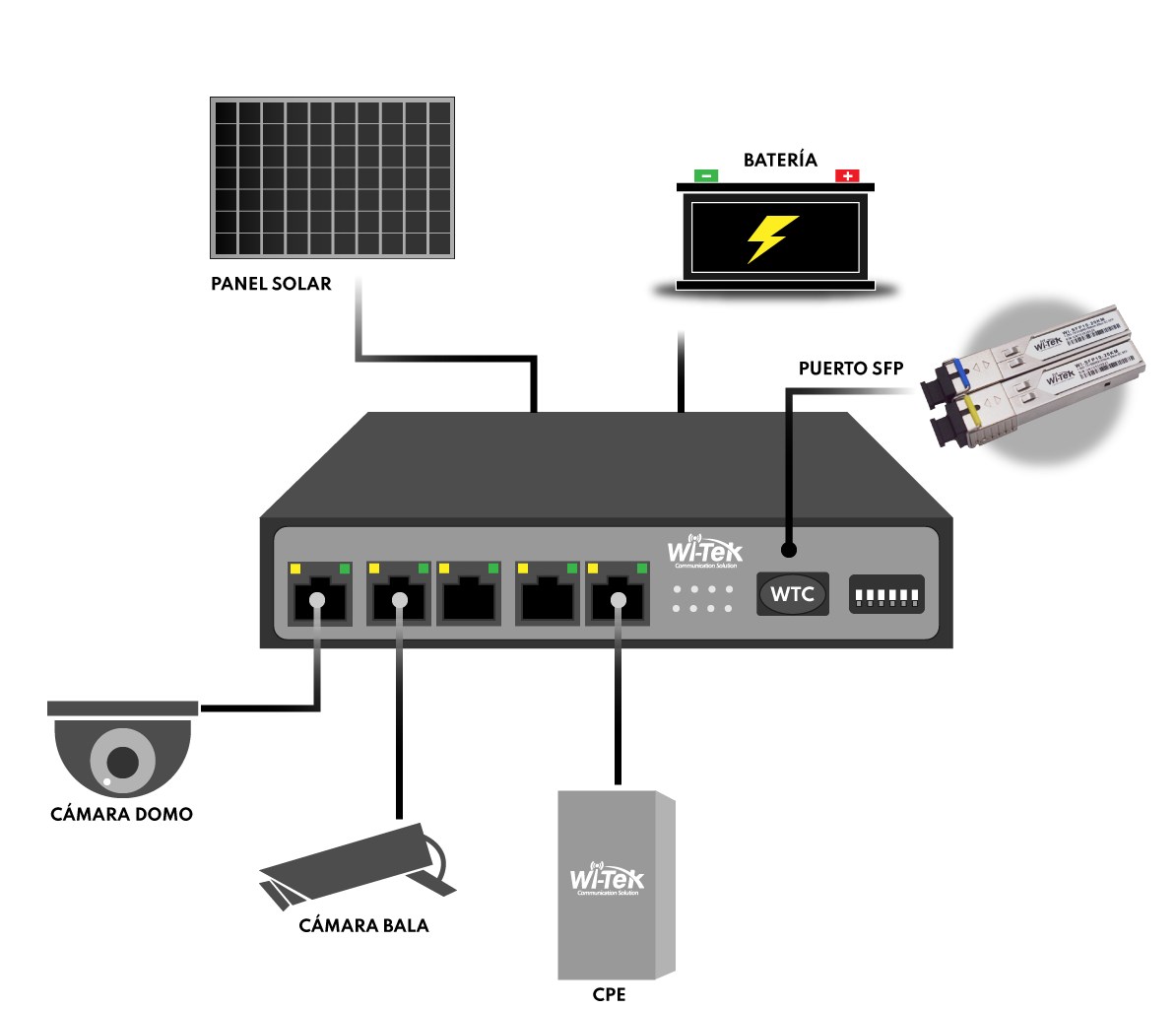

El WI-PS306GF-UPS V2 integra un controlador de batería interno y un controlador solar interno proporcionando múltiples fuentes de alimentación que pueden alimentar el equipo y cargar la batería, la cual será utilizada como alternativa de respaldo energético en caso de ausencia de AC o Energía Solar.
ESPECIFICACIONES DE LA BATERÍA: 24VDC 40 AH MAX
ESPECIFICACIONES DEL PANEL SOLAR: 24 VDC 250W MAX
ESPECIFICACIONES DE LA BATERÍA: 12VDC 50 AH MAX
ESPECIFICACIONES DEL PANEL SOLAR: 12 VDC 150W MAX

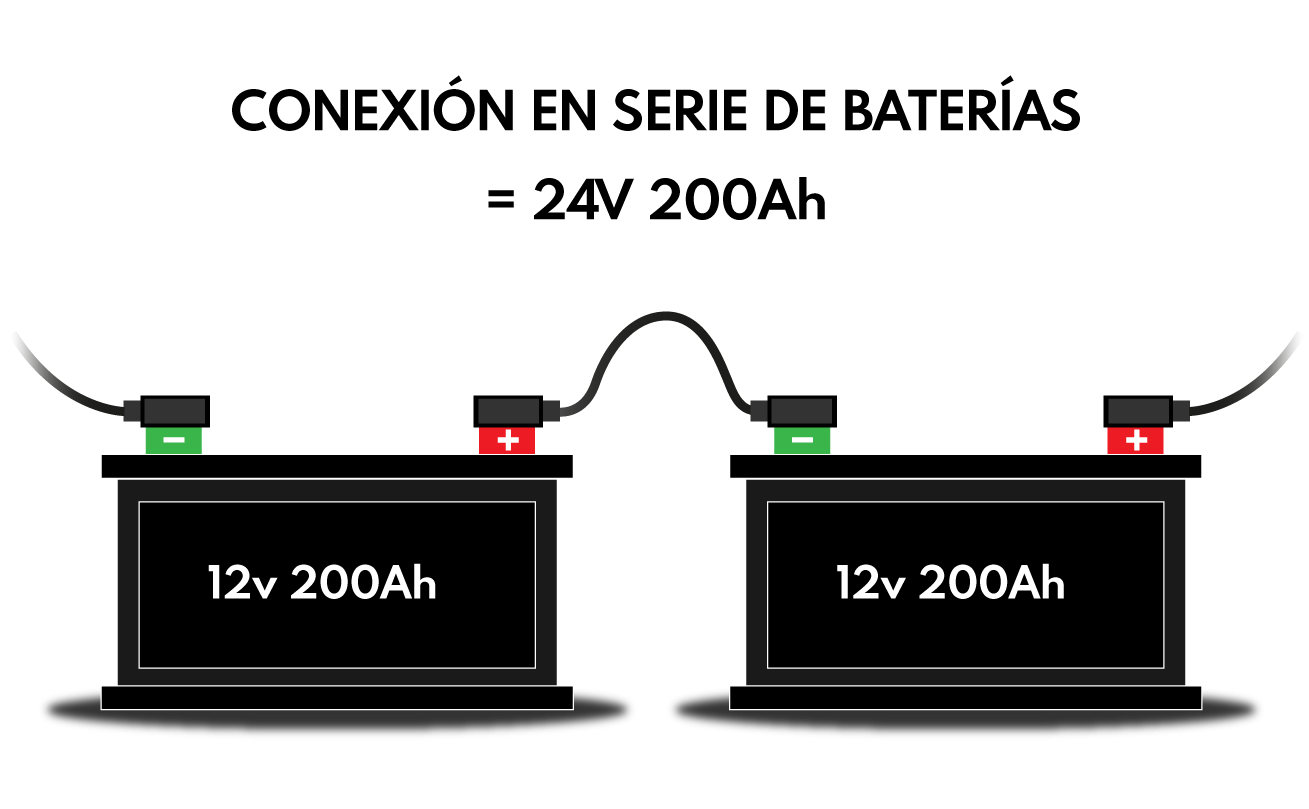

Ejemplo de conexión de las Baterías:
Si dispone de 2 baterías de 12VDC la conexión debe hacerse EN SERIE para sumar el requerimiento de 24 VDC, en cuanto a la capacidad en AH, ambas baterías DEBEN tener la misma capacidad, es decir NO DEBE colocar en serie una batería de 12 VDC 20AH con una de 12 VDC 100AH ya que esto genera problemas en los ciclos de carga y descarga ocasionando daños irreversibles a las baterías y al equipo.

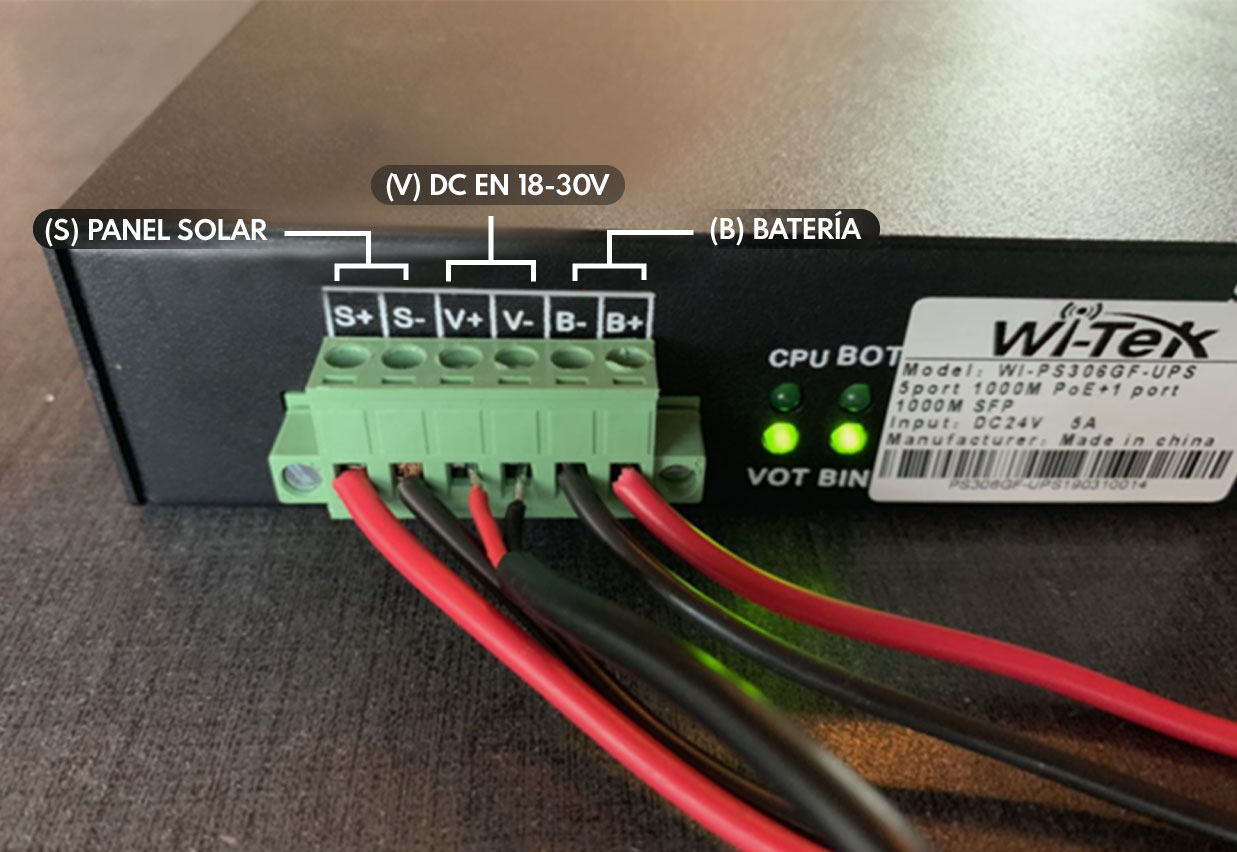

Si el Switch es alimentado por energía solar: Atornille el cable positivo del panel solar a S+ y cable negativo a S-
Si el switch será utilizado como UPS atornille el positivo de la batería a B+ y cable negativo a B-
Recomendamos utilizar cable de batería automotriz de 12 AWG o superior y estañarlo en las puntas antes de atornillar.
NOTA: El Switch puede ser alimentado por ambos, tanto en AC como por Panel Solar.
