INTRODUCION AL SWITCH POE REVERSO
INTRODUCCION:

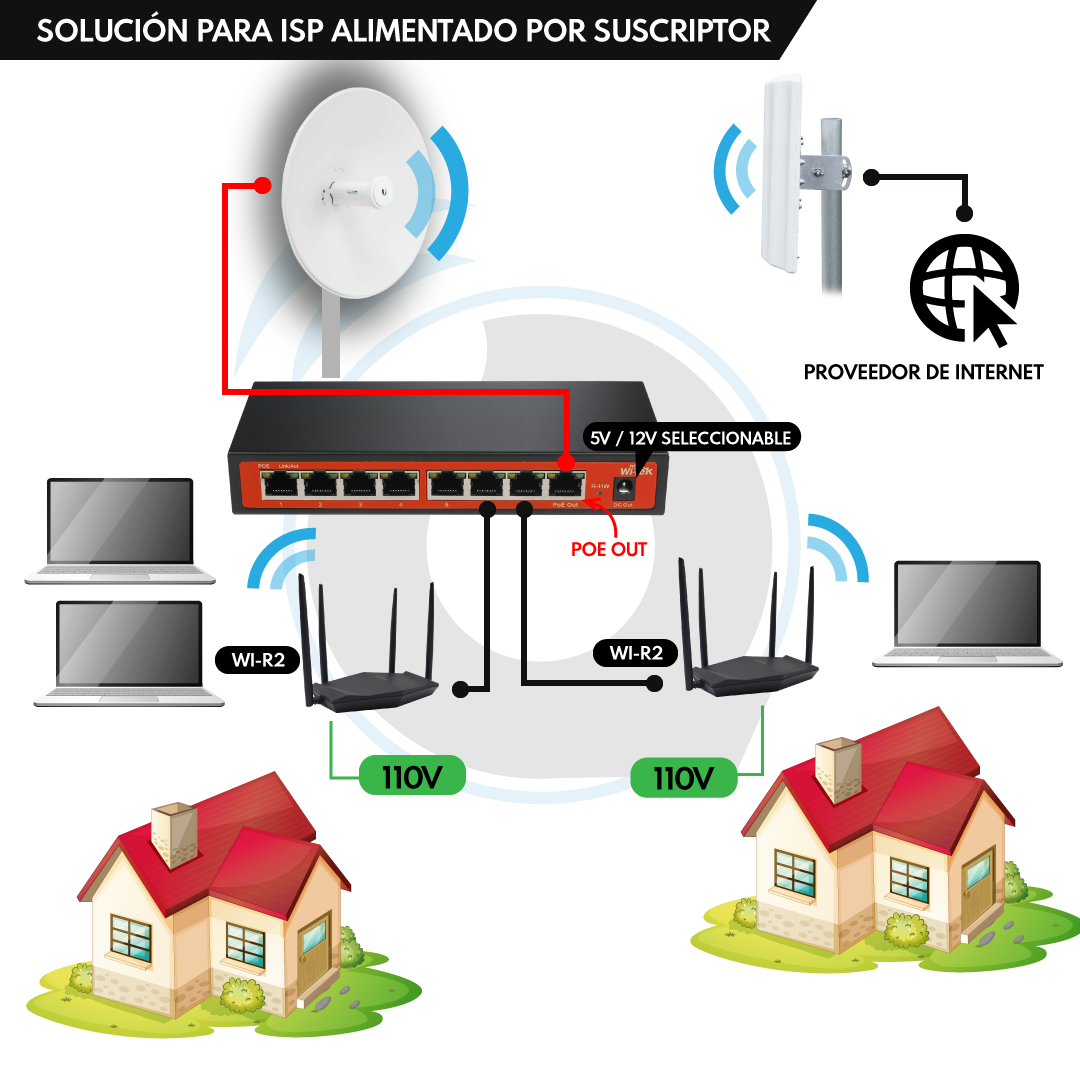

El Switch PoE Reverso de Wi-Tek cuenta con una particular función de
Power management que permite simplificar inconvenientes a la hora de suministrar servicio de internet para múltiples suscriptores a partir de una misma conexión o canal WAN. El Switch PoE Reverso se alimenta con energía remota enviada desde cable UTP que conecta al cliente hasta las interfaces PoE IN del Switch. Ya sea utilizando el router PoE WIFI Wi-Tek (WI-R2) diseñado especialmente para este tipo de aplicaciones o cualquier Inyector PoE Pasivo (24V DC, 0.75 AMP). Esto aumenta considerablemente la simplificación, por ejemplo: en un edificio elimina la necesidad de llevar la energia
110 VAC a la azotea del mismo, tampoco resultaria necesario un UPS ya que en el caso de que ningún cliente suministre energia entonces no existe ninguna conexión activa a la cual brindar servicio, o si el cliente tiene su propio UPS la energia de ese cliente será la que mantenga energizado el switch.
El Switch PoE Reverso permite ahorro en tiempo, recursos y esfuerzos para los ISPs y también mejora el servicio de entrega de forma oportuna al cliente solo cuando estos se encuentren activos.
VENTAJAS DE SWITCH POE REVERSO:
- Solventa la necesidad de energizar el switch en entornos al aire libre o en azoteas de edificios.
- Puede construir una red P2P económica con acceso vía UTP para los suscriptores.
- Ofrece Integración para soluciones de EPON / GPON ONU para FTTB.
- Existe una versión Outdoor que incluye la caja de intemperie con IP66.
- También existe una versión de switch PoE reverso administrable L2 para crear segmentación VLAN si es necesario.
- Tiene la opción de aislamiento de puertos o modo VLAN.
CARACTERISTICAS Y FUNCIONAMIENTO:

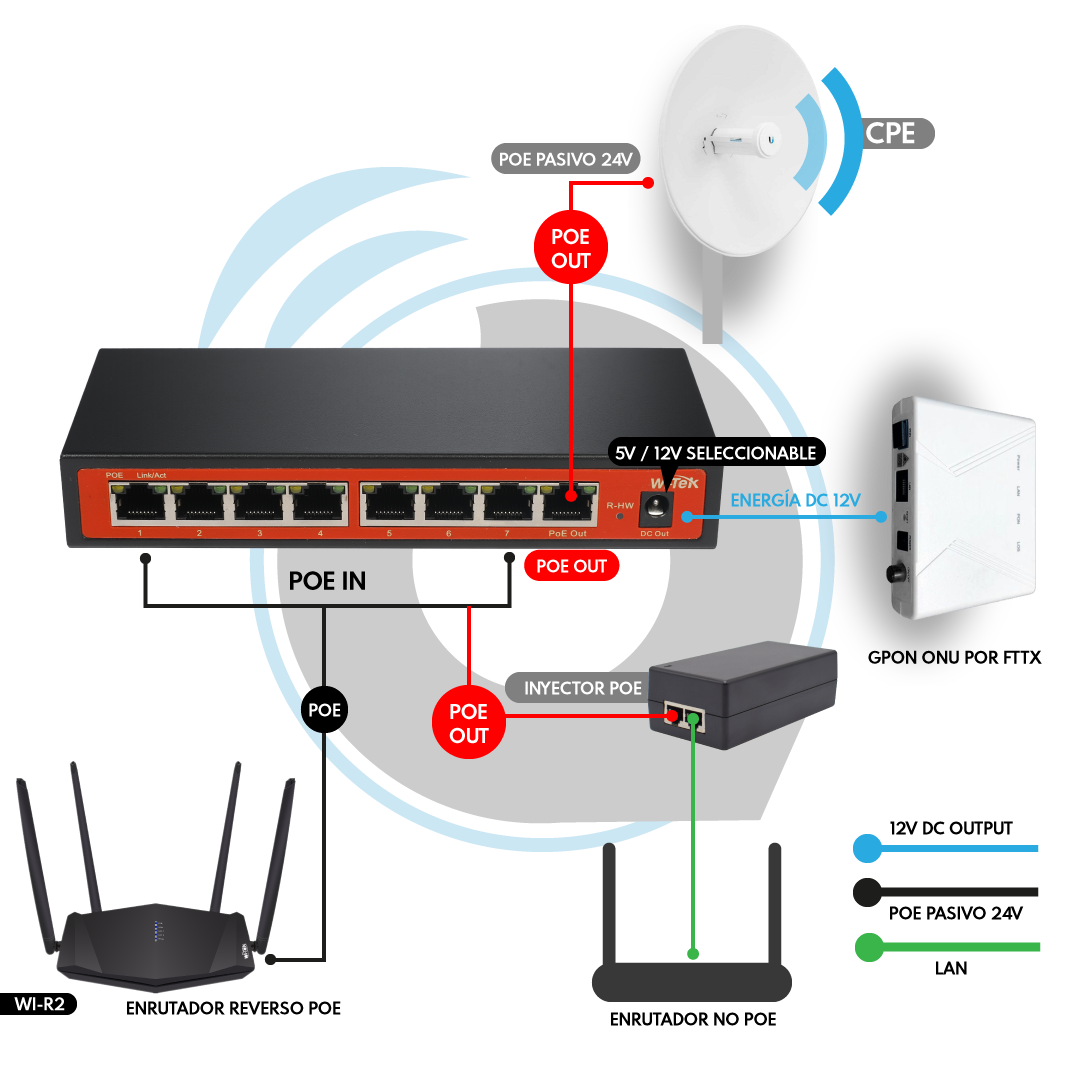

- Como se muestra en el diagrama anterior, el Switch PoE Reverso de Wi-Tek tiene algunos puertos POE IN (Del 1 al 7 para el modelo de la Figura), y un puerto PoE OUT (Ether 8), también tiene una salida DC seleccionable de 9-12 VDC (En la versión Outdoor tiene 2 interfaces SFP para fibra que puede aprovecharse como enlace de Backhaul)
- Los puertos PoE IN admiten 24VDC de energia mediante POE, dicha energia puede ser proporcionada con un Router PoE o un Inyector PoE desde la casa del suscriptor (lo que significa que usted pide prestada la electricidad de la casa de cada suscriptor para alimentar su sistema ISP.)
- El puerto PoE OUT le servirá para suministrar energia a su Antena CPE o AP por donde podria llegar la señal de Internet o también extender de forma inalámbrica su servicio, eso ya dependerá de como usted decida darle aplicación al equipo.
- Cuando al menos un puerto POE IN obtiene 24VDC se activara por completo el Switch PoE reverso, alimentando la antena mediante el PoE OUT o encendiendo su Gpon ONU mediante el DC OUT; Entonces, a partir de ese momento los suscriptores ( por ejemplo en el edificio) pueden tener acceso a internet, su sistema ISP se mantendrá activo siempre y cuando reciba 24VDC en cualquiera de sus PoE IN y si todos los POE IN se encuentran activos no perjudica para nada el switch PoE reverso, es decir no sufrirá de ninguna sobrecarga.
- La salida DC generalmente se usa para energizar un dispositivo ONU compatible con 9-12VDC
- Las interfaces SFP (Dispuestas en el modelo Outdoor) pueden utilizarse para instalar un sistema al aire libre de largo-alcance. Por ejemplo: puede instalar clientes usando cableado UTP y conectarse mediante SFP a una troncal de fibra para transporte de datos de alta velocidad.

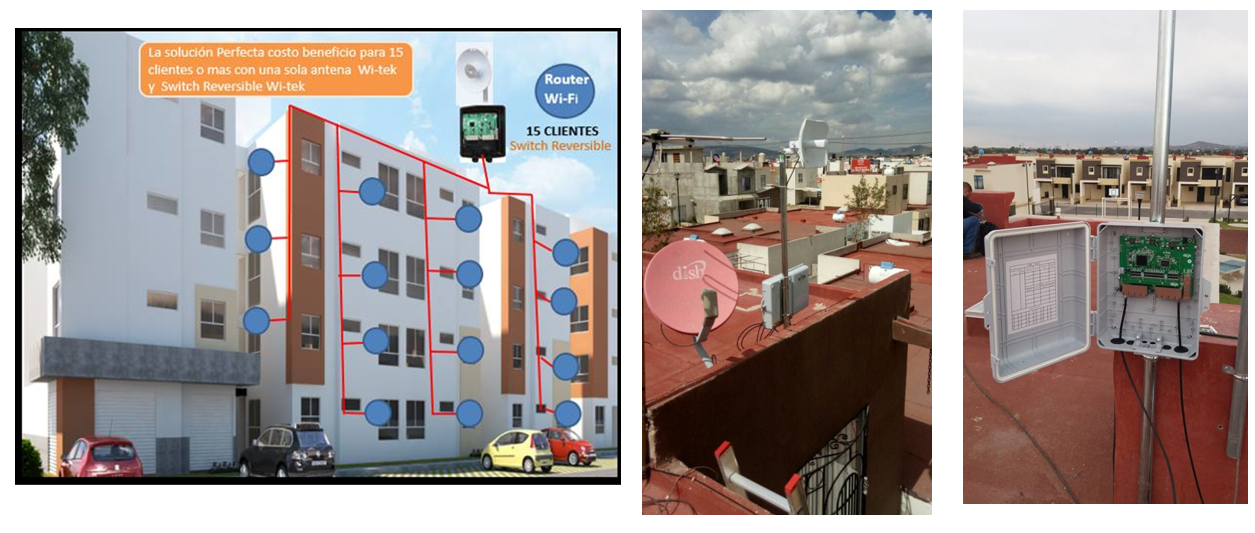

CASOS DE EXITO CON SWITCH POE REVERSO:
Para mayor información revisa los modelos disponibles en
TIENDA.CACIQUE sobre los dispositivos para soluciones PoE Reverso.
VIDEO: Switch PoE reverso: Aprovecha la energia de tus suscriptores
